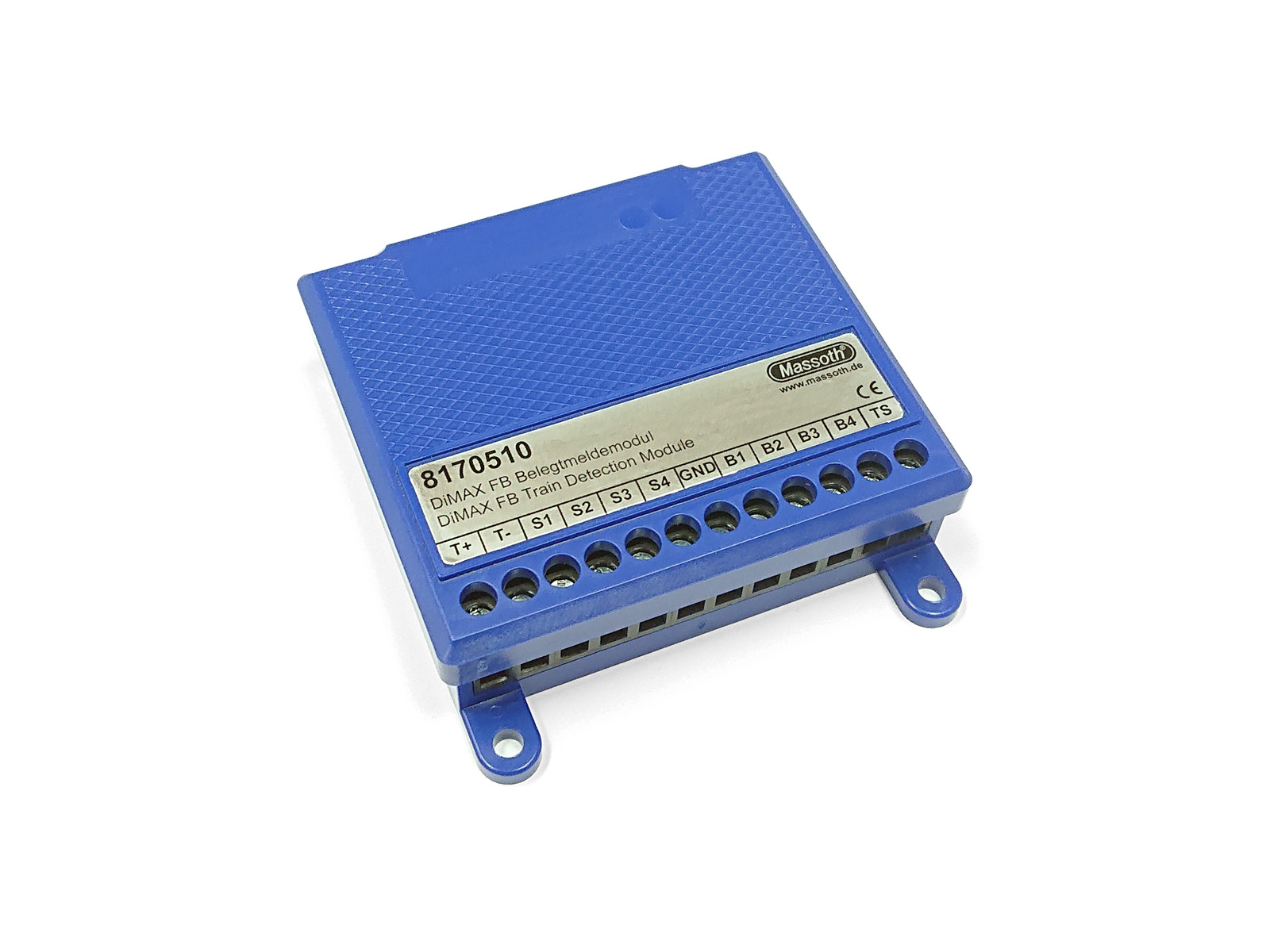

G - Modul hlášení obsazenosti DiMAX FB - Massoth 8170510

Modul hlášení obsazenosti DiMAX FB 8170510 monitoruje čtyři nezávislé traťové úseky. Jakmile je vlak v úseku hlášení obsazenosti, je hlášen jako obsazený. Trvalý hnací proud je 6A (špičkový proud 8A). Spouštěcí proud pro signál obsazenosti je mezi 2 mA a 100 mA a lze jej individuálně nastavit v pěti úrovních. Modul detekce obsazenosti je vhodný pro použití jak pro booster, tak pro použití reverzní smyčky. Podrobná schémata zapojení naleznete v dvojjazyčném návodu přiloženém k produktu.

Popis
Modul hlášení obsazenosti DiMAX FB 8170510 monitoruje čtyři nezávislé traťové úseky. Jakmile je vlak v úseku hlášení obsazenosti, je hlášen jako obsazený. Hlášení o obsazenosti se obvykle posílá do digitálního systému přes modul zpětné vazby a tam se přímo nebo přes připojený počítač s řídicím softwarem vyhodnocuje a zpracovává. Alternativně lze implementovat i přímý optický LED indikátor obsazenosti (např. ovládací panel kolejového diagramu). Trvalý hnací proud na úsek detekce obsazenosti je 6A (špičkový proud 8A), celková zatížitelnost je 8A (špičkový proud 12A). Spouštěcí proud pro signál obsazenosti je mezi 2 mA a 100 mA a lze jej individuálně nastavit v pěti úrovních. Nezávislé hlídání napětí zajišťuje bezchybný chod modulu signalizace obsazenosti DiMAX FB a sekcí signalizace obsazenosti při jízdě, ale i v případě nouzového zastavení. Modul signalizace obsazenosti DiMAX FB je vhodný pro použití jak pro booster, tak pro použití se zpětnou smyčkou. Podrobná schémata zapojení naleznete v dvojjazyčném návodu přiloženém k produktu.
